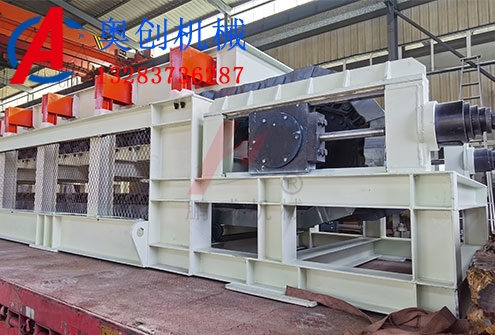

鑄造用鱗板輸送機
鱗板輸送機介紹：
鱗板輸送機是板式輸送機的一種,廣泛用于礦山、冶金和水泥等行業,是原料處理或連續生產過程中不可缺少的設備,對輸送大塊和尖銳的物料尤為適宜。輸送機具有結構簡單、運行可靠、使用壽命長,安裝維修簡單等特點,對物料粒度、塊狀、工作環境無特殊要求,運送單個物料(件)的重量可達70-120kg,輸送機長度可達40-80米且允許25°傾角輸送。鱗板輸送機可用于沿水平或傾斜方向由儲倉向破碎機、輸送機或其它工作機械輸送各種塊狀或松散物料。有輕型和中型之分。本系列輸送機適用于輸送塊粒及粉狀物料,是水泥廠物料設備更新?lián)Q代產品,常用于輸送散狀物料,也適應于銳利灼熱物料的輸送。鱗板輸送機是一種通用型固定式機械化輸送設備,它用鋼板做運載槽體可用于大量散狀物料及單件重物的輸送;尤其適用于大塊的、沉重的、灼熱的以及腐蝕性的物料,鱗板輸送機用于鑄造車間灼熱鑄件的輸送并能在輸送過程中同時完成清除澆冒口、冷卻、干燥、加熱、清洗及分類等工藝工程,廣泛應用于機械、鑄造、冶金、化工、建材、動力、礦山等工業部門。
鱗板輸送機組成：
鱗板式輸送機(鱗板輸送機)是以閉合的、循環運行的鏈條為牽引構件，用對接的或搭接的平形板、波浪板以及槽型或箱型等構件作為承載構件的輸送設備。牽引構件與承載構件組成鏈板組合裝置；牽引鏈條可以通過鏈條附件與承載構件相連，也可以與承載構件直接相連。承載構件自身承載，并通過滾輪或固定在支架上的托輥來支承。
鱗板式輸送機(鱗板輸送機)既適用于輸送散料物料，又適用于輸送成件物品。在輸送過程中可完成各種工藝流程或工藝操作，因此，鱗板式輸送機(鱗板輸送機)板式輸送機的應用十分廣泛。
鱗板輸送機特點：
1.適用范圍廣。除粘性的物料以外，一般的固體散狀物料和成件物品均可輸送。
2.輸送能力大。特別是鱗板式板式輸送機的輸送能力可高達1000t/h.
3.牽引構件強度高，可以較長距離輸送。國內鱗板式輸送機的輸送長度已達到200m;國外的最大輸送長度達1000m以上。
4.輸送線路布置靈活。與帶式輸送機相比，鱗板式輸送機可以較大的化解和較小的彎曲半徑輸送物料，因此有較大的靈活性。其傾角可達30度~35度，彎曲半徑通常為5~8m.
5.在輸送過程中，同時可進行分類、清洗、干燥、冷卻或裝配等各種工藝作業。
6.所采用的鏈條及附件均由專業廠生產，質量得以保證，不但運行平穩可靠，同時可保證一定的使用壽命。
鱗板輸送機參數
型號 | 輸送槽寬度mm | 生產能力m3 | 運轉速度m/s | 給料粒度mm |
GBZ1000 | 1000 | 15-150 | 0.0054-0.054 | 700 |
GBZ1200 | 1200 | 20-300 | 0.0054-0.08 | 800 |
GBZ1500 | 1500 | 30-500 | 0.0054-0.08 | 900 |
GBZ1600 | 1600 | 50-600 | 0.0054-0.08 | 1000 |
GBZ1800 | 1800 | 100-900 | 0.0054-0.08 | 1200 |
GBZ2000 | 2000 | 100-1000 | 0.0073-0.073 | 1500 |
GBZ2200 | 2200 | 100-1200 | 0.0073-0.073 | 1800 |
GBZ2400 | 2400 | 150-1500 | 0.0073-0.073 | 1800 |
GBZ2500 | 2500 | 300-2000 | 0.0073-0.073 | 2000 |
鱗板輸送機安裝要求：
1.鱗板式輸送機安裝時先將中間支架上的上支撐板卸下，然后用導軌壓板以及螺栓組件等把上導軌壓緊，并按要求調整導軌，較后把支撐板與支架焊接。
2.下導軌與中間支架待整機安裝調準后，按要求現場焊接。
3.全機安裝后，中心線的不直度應小于2mm(0-10m)、3mm(10-30m)和4mm(30-50m)；左右兩導軌的高低應小于2mm。
4.安裝牽引鏈條時應對中，料斗在鏈條安裝后再進行安裝，并且要注意料斗方向。
